静音测试房

● 产品简介

1．静音室墙体外全部采用 2.0mm 厚的国标优质镀锌钢板。

2．静音室龙骨全部采用 3.0mm 厚的国标优质热轧钢板。

3．静音室墙体内选用国标 5×5×1.0mm 厚的优质镀锌网孔板。

4．静音室墙体内表面选用进口隔音共振框架和 XK 阻隔高频放射板。

5．墙体夹层选用防火环保玻璃纤维隔音棉和防火阻燃纤维布。

6．外表面采用高温 220℃成型喷塑处理，喷塑橘纹表面耐磨耐用、抗划痕。颜色客户自由选择。

7．静音房总体采用折压钢板夹层100mm 厚吸隔音墙体组合式结构。

8．技术参数：外界环境噪音≤70dB 时，箱内几何中心位置噪音≤45dB(A)。

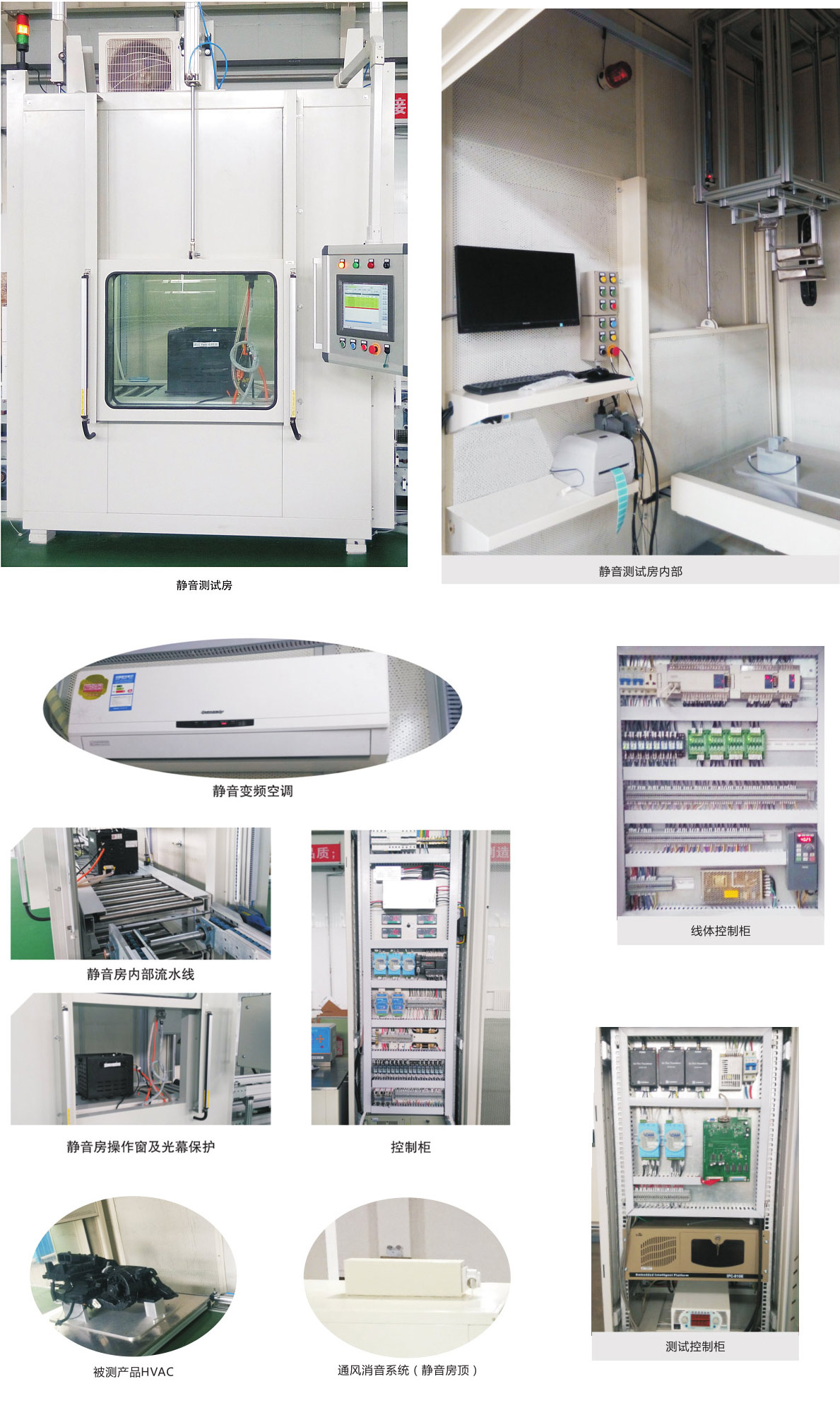

● 产品图片

1. 流水线进出口门为气缸门，配400mm 长消音通道

2. 员工进出门为密闭式推拉门，配高级拉手

3. 门与观察窗各边镶嵌耐老化密封条。

4. 静音房顶部配通风消音系统。

5. 指定位置开观察窗，配 5MM 双层钢化玻璃观察窗

6. 40W LED 日光灯2 套，带开关插座
